| نام تجاری: | Seacent |
| Model Number: | نوع درج 1X16 |
| مقدار تولیدی: | قابل توافق |
| قیمت: | negotiable |
| شرایط پرداخت: | L / C ، T / T |
| توانایی عرضه: | 1000000 قطعه در هر ماه |

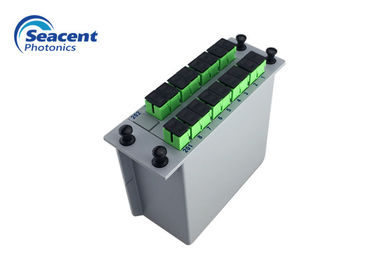

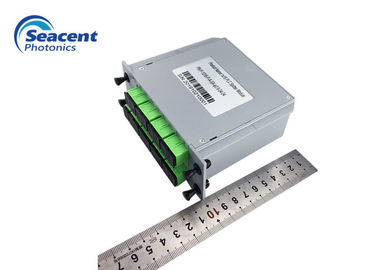

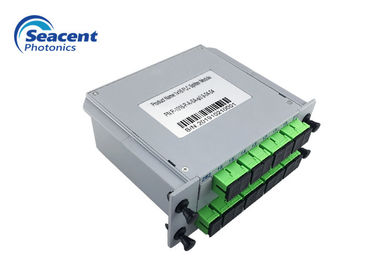

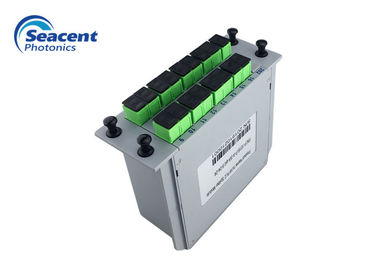

1X16 درج نوع PLC ماژول شکاف FTTX FTTH
توضیحات ماژول شکاف PLC
PLC مخفف Planar Lightwave Circuit است.از تقسیم کننده های PLC برای توزیع یا ترکیب سیگنال های نوری استفاده می شود.این مبتنی بر فناوری مدار موج تابش مسطح است و یک راه حل توزیع کم هزینه با ضریب شکل کوچک و قابلیت اطمینان بالا فراهم می کند.
PLC Splitters محصولی با صرفه جویی و صرفه جویی در فضای مناسب را برای نیازهای شبکه در حال تغییر فراهم می کند.از نظر اندازه جمع و جور ، از این تقسیم کننده ها می توان در پایه های داخلی و هوایی و همچنین سیستم های رکاب استفاده کرد.
ویژگی های ماژول شکاف PLC
برنامه های ماژول شکاف PLC
پارامترهای ماژول شکاف PLC
1XN
| پارامتر | 1X2 | 1X3 | 1X4 | 1X6 | 1X8 | 1X12 | 1X16 | 1X24 | 1X32 | 1X48 | 1X64 | 1X128 |
| طول موج کار (نانومتر) | 1260-1650 | |||||||||||
| نوع فیبر | G657A1 یا سفارشی | |||||||||||
| از دست دادن درج (dB) | 3.9 | 6.1 | 7.2 | 9.0 | 10.2 | 12.5 | 13.5 | 15.5 | 16.8 | 18.4 | 20.1 | 23.8 |
| یکنواختی (dB) | .40.4 | .50.5 | .50.5 | .60.6 | .80.8 | .01.0 | .01.0 | .51.5 | .51.5 | 1.8 ≤ | 1.8 ≤ | .52.5 |
| ضرر وابسته به قطبش (dB) | .20.25 | .20.25 | .20.25 | .20.25 | .20.25 | .30.3 | .30.3 | .30.3 | .30.3 | .40.4 | .0.35 | .0.35 |
| از دست دادن بازده (dB) | ≥55 | |||||||||||
| جهت دهی (dB) | ≥55 | |||||||||||
| طول فیبر (متر) | 1.0 یا سفارشی | |||||||||||
| پایداری دما (dB) | -40 --85 ℃ (0.5 .5) | |||||||||||
| دمای کار درجه سانتی گراد | -40 --85 | |||||||||||
| درجه حرارت ذخیره سازی درجه سانتی گراد | -40 --85 | |||||||||||
| حداکثر توان (nW) | 1000 | |||||||||||
توجه: IL فوق بدون پارامترهای کانکتور است.
1XN با از بین رفتن تقسیم تقسیم کننده نوری اتصال در موارد فوق علاوه بر افزایش 1X2 از 0.2dB تجاوز نمی کند ، افزایش باقی مانده از 0.3dB تجاوز نمی کند.
2XN
| پارامتر | 2X2 | 2x4 | 2X8 | 2X16 | 2X32 | 2X64 |
| طول موج کار (نانومتر) | 1260-1650 | |||||
| نوع فیبر | G657A1 یا سفارشی | |||||
| از دست دادن درج (dB) | 4.2 | 7.5 | 10.5 | 13.8 | 17.1 | 20.4 |
| یکنواختی (dB) | .80.8 | .01.0 | .01.0 | .51.5 | .51.5 | .02.0 |
| ضرر وابسته به قطبش (dB) | .20.25 | .20.25 | .20.25 | .30.3 | .30.3 | .0.35 |
| از دست دادن بازده (dB) | ≥55 | |||||
| جهت دهی (dB) | ≥55 | |||||
| طول فیبر (متر) | 1.0 یا سفارشی | |||||
| پایداری دما (dB) | -40 --85 ℃ (0.5 .5) | |||||
| دمای کار درجه سانتی گراد | -40 --85 | |||||
| درجه حرارت ذخیره سازی درجه سانتی گراد | -40 --85 | |||||
| حداکثر توان (nW) | 1000 | |||||
توجه: IL فوق بدون پارامترهای کانکتور است.
2XN با از بین رفتن تقسیم اسپلیتر نوری اتصال در موارد فوق بیش از 0.3 دسی بل افزایش نیافت.
مشخصات ماژول شکاف PLC
|
|
