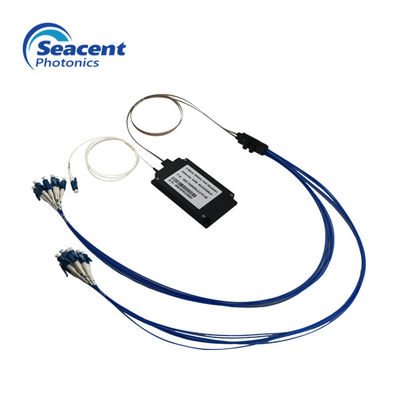

ماژول O Band 17CH 150GHZ AAWG از دست دادن کم درج با اتصال LC / UPC

نام تجاری:	Seacent
شماره مدل:	AAWG-17CH 150GHZ
مقدار تولیدی:	1
شرایط پرداخت:	اعتبارات اسنادی T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گوانگدونگ چین

گواهی:

ISO9001,ROHS

نام محصول:

ماژول atgmal awg dwdm

سیاه ، آبی ، نارنجی ، سفید

کانال:

17CH ، 40CH ، 48CH ، 80CH ، 96CH یا سفارشی

اتصال دهنده:

LC / UPC، LC، ST، FC، SC

گارانتی:

3 سال

کاربرد:

شبکه مترو و مسافت طولانی ، شبکه FTTH FTTB FTTX

برجسته کردن:

جاروبرقی موجبر موج دار موج دار

نماینده mux نوری

توضیحات محصول

ماژول O Band 17CH 150GHZ AAWG از دست دادن کم درج با اتصال LC / UPC

شرح:

Athermal AWG اجازه می دهد تا چند برابر و demultilexing از سیگنال DWDM در طیف وسیعی از دمای عملیاتی ، بدون نیاز به درایو بخاری و نظارت بر الکترونیکی. این AWG ها از بین رفتن کم درج ، جداسازی عالی کانال ، سهولت در استفاده از فیبر و قابلیت اطمینان طولانی مدت در یک بسته جمع و جور را ارائه می دهند.

این نوع Athermal AWG (Arrayed Waveguide Grating) یک دستگاه mux / demux DWDM با کارایی بالا است که در فاصله کانال 100GHz بدون نیاز به تثبیت دما کار می کند. تراشه های سیلیسی بر روی سیلیکون پردازش شده مسطح شامل موجبرهای کانال آرایه شده برای جدا کردن یا ترکیب چندین موج موج هستند.

فناوری حرارتی ما استقرار چند برابر کننده / demultiplexers AWG توسط ارائه دهندگان شبکه DWDM را ساده می کند.

امکانات:

پهن باند صاف
ماژول کاملاً منفعل
متقاطع کم
یکنواختی بالا
از دست دادن درج کم ، PDL کم ، جداسازی کانال بالا
40 کانال x 100GHz Mux / Demux
محدوده دمای کار از -5 درجه سانتیگراد تا 65 درجه سانتیگراد
بدون الکترونیکی مورد نیاز؛ ردپای فشرده
Telcordia GR-1209 / GR-1221 واجد شرایط.

کاربرد:

WMM مبتنی بر ADM
انتقال WDM
شبکه های مترو و مسافت طولانی
پردازش سیگنال نوری
شبکه های LAN ، WAN و Metro

پارامترهای فنی

پارامتر		واحد	ارزش
نوع باند عبور		-	بالا مسطح	گاوسی
فاصله کانال		گیگاهرتز	100
شماره کانال		CH	48/40
دقت طول موج		نانومتر	5 0.05
باند پاس 1dB		نانومتر	.0.38	.20.2
باند پاس 3DB		نانومتر	.50.58	.40.4
درج ضرر 1		دسی بل	.06.0 Type.4.5	.53.5 Type.2.8
موج دار شدن		دسی بل	.50.5	.51.5
یکنواختی		دسی بل	.51.5	.51.5
Crosstalk مجاور		دسی بل	≥23	≥26
Crosstalk غیر مجاور		دسی بل	≥29	≥35
Crosstalk کل		دسی بل	≥21
ضرر وابسته به قطبش (PDL)		دسی بل	.50.5 Type.0.25	.70.7 Type.0.35
PMD2		روان	.50.5
پراکندگی Chromatic2		ps / nm	20 پوند
برگشت ضرر		دسی بل	40 پوند
فیبر	پورت ورودی	میلی متر	Φ0.9
	روبان خروجی	-	-
	هوادار	میلی متر	Φ0.9
دمای عملیات		℃	-5 ～ + 65
دمای ذخیره سازی		℃	-40 ～ + 85
بسته بندی		میلی متر	11 70 120 120

یادداشت:

1. کلیه مشخصات مبتنی بر دستگاه های بدون اتصال و دارای ضمانت در طول موج ، قطبش و دما است.

2. PMD و مقادیر پراکندگی کرومیک با طراحی تضمین می شوند.
