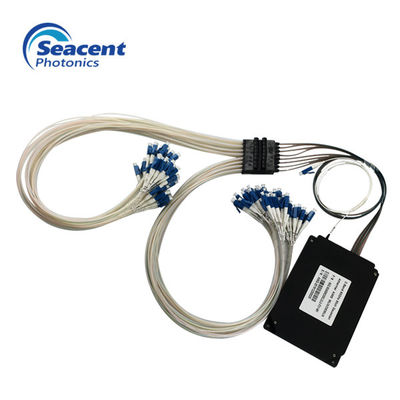

Athermal AWG 80CH 50GHZ با پراکندگی کروماتیکی پایین C- باند

نام تجاری:	Seacent
شماره مدل:	AAWG-80CH 50GHZ
مقدار تولیدی:	1
شرایط پرداخت:	اعتبارات اسنادی T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گوانگدونگ چین

گواهی:

ISO9001,ROHS

بسته بندی:

Rack Mount ، Module / Rack ، LGX ، ABS ، 1U Rackmount

گارانتی:

3 سال

کانالها:

17CH ، 40CH ، 48CH ، 80CH ، 96CH یا سفارشی

اتصال دهنده:

LC / UPC، LC، ST، FC، SC

سیاه ، آبی ، نارنجی ، سفید

درجه حرارت:

-20 ~ 70 ºC

برجسته کردن:

جابجایی آتروم

گیره موج دار موج دار awg

توضیحات محصول

Athermal AWG 80CH 50GHZ با پراکندگی کروماتیکی پایین C-Band

شرح:

Athermal AWG (AAWG) دارای عملکرد معادل با حرارت حرارتی استاندارد (TAWG) است اما برای تثبیت نیاز به برق ندارد.

آنها می توانند به عنوان جایگزینی مستقیم برای فیلترهای نازک فیلم (نوع فیلتر ماژول DWDM) برای مواردی که هیچ نیرویی در دسترس نیست ، استفاده شوند ،

همچنین برای برنامه های خارجی بیش از 30 تا 70 درجه در شبکه های دسترسی مناسب است. ما Athermal AWG (AAWG) عملکرد نوری عالی ، قابلیت اطمینان بالایی ، سهولت در استفاده از فیبر و راه حل صرفه جویی در مصرف انرژی را در یک بسته جمع و جور فراهم می کند. فیبرهای ورودی و خروجی مختلف ، مانند الیاف SM ، الیاف MM و فیبر PM برای انتخاب برنامه های مختلف قابل انتخاب هستند.

پارامترهای فنی

پارامتر	واحد	بالا مسطح	گاوسی	بالا مسطح	گاوسی
تعداد کانال		16/32/40/48		80/88/96
فاصله کانال	غزال	50		50
فرکانس کانال	Thz	باند آبی = 1528.773 ~ 1547.316		باند C = 1526.827 ~ 1564.679
فرکانس کانال	Thz	باند قرمز = 1545.620 ~ 1564.679
دقت طول موج	نانومتر	5 0.05	5 0.05	5 0.05	5 0.05
پهنای باند 1db	نانومتر	> 0.18	> 0.12	> 0.18	> 0.12
پهنای باند 3Db	نانومتر	> 0.28	> 0.20	> 0.28	> 0.20
ضرر درج (گذرگاه)	دسی بل	<4.5	<3.7	<5.5	<4.5
متقاطع کانال مجاور	دسی بل	> 27		> 27
متقاطع کانال غیر مجاور	دسی بل	> 30		> 30
کل تلاقی	دسی بل	> 24		> 24
یکنواختی ضرر درج	دسی بل	<1.2		<1.5
از دست دادن قطبش	دسی بل	<0.5	<0.5	<0.5	<0.5
برگشت ضرر	دسی بل	> 40
پراکندگی	ps / nm	10 پوند
دمای کارکرد	C	-20 ~ 70
اندازه (طول * عرض * ارتفاع)	میلی متر	120 * 70 * 12.3		130 * 90 * 11.3

امکانات:

PDL کم

پراکندگی کروماتیک کم

از دست دادن کم درج

Telcordia GR-1221-Core واجد شرایط است

برنامه های کاربردی:

تعدد اضافه / قطره نوری

مسیریابی طول موج

انتقال DWDM

برچسب ها:

جزئیات محصولات

خونه > محصولات >

AAWG

Athermal AWG 80CH 50GHZ با پراکندگی کروماتیکی پایین C- باند

تمام دسته ها

Athermal AWG 80CH 50GHZ با پراکندگی کروماتیکی پایین C- باند

نام تجاری:	Seacent
شماره مدل:	AAWG-80CH 50GHZ
مقدار تولیدی:	1
شرایط پرداخت:	اعتبارات اسنادی T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گوانگدونگ چین

نام تجاری:

Seacent

گواهی:

ISO9001,ROHS

شماره مدل:

AAWG-80CH 50GHZ

بسته بندی:

Rack Mount ، Module / Rack ، LGX ، ABS ، 1U Rackmount

گارانتی:

3 سال

کانالها:

17CH ، 40CH ، 48CH ، 80CH ، 96CH یا سفارشی

اتصال دهنده:

LC / UPC، LC، ST، FC، SC

رنگ:

سیاه ، آبی ، نارنجی ، سفید

درجه حرارت:

-20 ~ 70 ºC

مقدار حداقل تعداد سفارش:

زمان تحویل:

5-8 روز کاری

شرایط پرداخت:

اعتبارات اسنادی T/T

برجسته کردن:

جابجایی آتروم

گیره موج دار موج دار awg

توضیحات محصول

Athermal AWG 80CH 50GHZ با پراکندگی کروماتیکی پایین C-Band

شرح:

Athermal AWG (AAWG) دارای عملکرد معادل با حرارت حرارتی استاندارد (TAWG) است اما برای تثبیت نیاز به برق ندارد.

پارامترهای فنی

پارامتر	واحد	بالا مسطح	گاوسی	بالا مسطح	گاوسی
تعداد کانال		16/32/40/48		80/88/96
فاصله کانال	غزال	50		50
فرکانس کانال	Thz	باند آبی = 1528.773 ~ 1547.316		باند C = 1526.827 ~ 1564.679
فرکانس کانال	Thz	باند قرمز = 1545.620 ~ 1564.679
دقت طول موج	نانومتر	5 0.05	5 0.05	5 0.05	5 0.05
پهنای باند 1db	نانومتر	> 0.18	> 0.12	> 0.18	> 0.12
پهنای باند 3Db	نانومتر	> 0.28	> 0.20	> 0.28	> 0.20
ضرر درج (گذرگاه)	دسی بل	<4.5	<3.7	<5.5	<4.5
متقاطع کانال مجاور	دسی بل	> 27		> 27
متقاطع کانال غیر مجاور	دسی بل	> 30		> 30
کل تلاقی	دسی بل	> 24		> 24
یکنواختی ضرر درج	دسی بل	<1.2		<1.5
از دست دادن قطبش	دسی بل	<0.5	<0.5	<0.5	<0.5
برگشت ضرر	دسی بل	> 40
پراکندگی	ps / nm	10 پوند
دمای کارکرد	C	-20 ~ 70
اندازه (طول * عرض * ارتفاع)	میلی متر	120 * 70 * 12.3		130 * 90 * 11.3

امکانات:

PDL کم

پراکندگی کروماتیک کم

از دست دادن کم درج

Telcordia GR-1221-Core واجد شرایط است

برنامه های کاربردی:

تعدد اضافه / قطره نوری

مسیریابی طول موج

انتقال DWDM
