خانه محصولاتAAWGاندازه کامپکت O Band Athermal AWG Module 17CH 150GHZ یکنواختی بالا

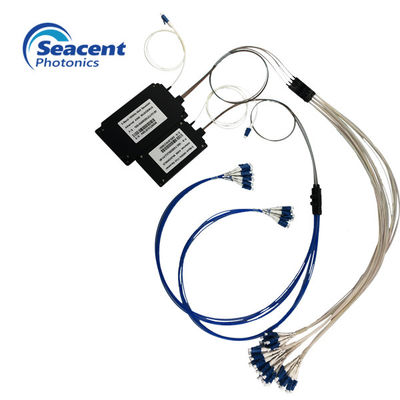

Compact Size O Band Athermal AWG Module 17CH 150GHZ High Uniformity
Compact Size O Band Athermal AWG Module 17CH 150GHZ High Uniformity Compact Size O Band Athermal AWG Module 17CH 150GHZ High Uniformity Compact Size O Band Athermal AWG Module 17CH 150GHZ High Uniformity Compact Size O Band Athermal AWG Module 17CH 150GHZ High Uniformity
اکنون تماس بگیرید

اندازه کامپکت O Band Athermal AWG Module 17CH 150GHZ یکنواختی بالا

مقدار حداقل تعداد سفارش : 1 زمان تحویل : 5-8 روز کاری
شرایط پرداخت : اعتبارات اسنادی T/T
محل منبع: گوانگدونگ چین نام تجاری: Seacent
گواهی: ISO9001,ROHS شماره مدل: AAWG-17CH 150GHZ

اطلاعات تکمیلی
اتصال دهنده: LC / UPC، LC، ST، FC، SC رنگ: سیاه ، آبی ، نارنجی ، سفید
کانال: 17CH ، 40CH ، 48CH ، 80CH ، 96CH یا سفارشی نام محصول: 40CH AAWG DWDM Mux
کاربرد: شبکه حمل و نقل مترو و طولانی ، شبکه FTTH FTTB FTTX ، ارتباطات برگشت ضرر: 40 پوند
برجسته:

جابجایی آتروم

,

نماینده موکس اپتیکال

توضیحات محصول

حجم باند 17CH 150GHZ Athermal AWG اندازه کامپکت

شرح:
این نوع Athermal AWG (Arrayed Waveguide Grating) یک دستگاه mux / demux DWDM با کارایی بالا است که در فاصله کانال 100GHz بدون نیاز به تثبیت دما کار می کند. تراشه های سیلیسی بر روی سیلیکون پردازش شده مسطح شامل موجبرهای کانال آرایه شده برای جدا کردن یا ترکیب چندین موج موج هستند.
AWG Athermal اجازه می دهد تا چند برابر و demultiplexing از سیگنال DWDM در طیف وسیعی از دمای عملیاتی ، بدون نیاز به درایو بخاری و نظارت بر الکترونیکی. این AWG ها از بین رفتن کم درج ، جداسازی عالی کانال ، سهولت در استفاده از فیبر و قابلیت اطمینان طولانی مدت در یک بسته جمع و جور را ارائه می دهند.
Grating Waveguide Arrayed Wiredguide (Athermal AWG) عملکرد معادل AWG های استاندارد دارد اما برای تثبیت نیاز به برق ندارد. AWG های Athermal می توانند به عنوان جایگزینی مستقیم برای فیلترهای نازک فیلم برای مواردی که هیچ نیرویی در قفسه در دسترس نیست استفاده شوند و همچنین می توانند در برنامه های دسترسی از خارج از -30ºC تا + 70ºC استفاده کنند و مزایای عملکرد هزینه AWG ها را افزایش دهند.
فناوری حرارتی ما استقرار چند برابر کننده / demultiplexers AWG توسط ارائه دهندگان شبکه DWDM را ساده می کند.
امکانات:
  1. پهن باند صاف
  2. ماژول کاملاً منفعل
  3. متقاطع کم
  4. یکنواختی بالا
  5. ضعف درج و PDL
  6. 40 کانال x 100GHz Mux / Demux
  7. محدوده دمای کار از -5 درجه سانتیگراد تا 65 درجه سانتیگراد
  8. بدون الکترونیکی مورد نیاز؛ ردپای فشرده
  9. Telcordia GR-1209 / GR-1221 واجد شرایط.
کاربرد:
  1. WMM مبتنی بر ADM
  2. انتقال WDM
  3. شبکه های مترو و مسافت طولانی
  4. پردازش سیگنال نوری
پارامترهای فنی
پارامتر واحد ارزش
نوع باند عبور - بالا مسطح گاوسی
فاصله کانال گیگاهرتز 100
شماره کانال CH 48/40
دقت طول موج نانومتر 5 0.05
باند پاس 1dB نانومتر .0.38 .20.2
باند پاس 3DB نانومتر .50.58 .40.4
درج ضرر 1 دسی بل .06.0 Type.4.5 .53.5 Type.2.8
موج دار شدن دسی بل .50.5 .51.5
یکنواختی دسی بل .51.5 .51.5
Crosstalk مجاور دسی بل ≥23 ≥26
Crosstalk غیر مجاور دسی بل ≥29 ≥35
Crosstalk کل دسی بل ≥21
ضرر وابسته به قطبش (PDL) دسی بل .50.5 Type.0.25 .70.7 Type.0.35
PMD2 روان .50.5
پراکندگی Chromatic2 ps / nm 20 پوند
برگشت ضرر دسی بل 40 پوند
فیبر پورت ورودی میلی متر Φ0.9
روبان خروجی - -
هوادار میلی متر Φ0.9
دمای عملیات ℃ -5 ～ + 65
دمای ذخیره سازی ℃ -40 ～ + 85
بسته بندی میلی متر 11 70 120 120
یادداشت:
1. کلیه مشخصات مبتنی بر دستگاه های بدون اتصال و دارای ضمانت در طول موج ، قطبش و دما است.
2. PMD و مقادیر پراکندگی کرومیک با طراحی تضمین می شوند.
