| نام تجاری: | Seacent |
| Model Number: | AAWG-40CH |
| مقدار تولیدی: | 1 |
| شرایط پرداخت: | اعتبارات اسنادی T/T |

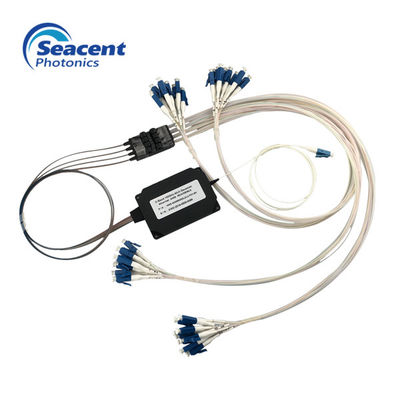

این نوع Athermal AWG (Arrayed Waveguide Grating) یک دستگاه mux / demux DWDM با کارایی بالا است که در فاصله کانال 100GHz بدون نیاز به تثبیت دما کار می کند.تراشه های سیلیکون روی سیلیکون پردازش شده مسطح شامل موجبرهای کانال آرایه شده برای جدا کردن یا ترکیب چندین موج موج هستند.
ذرات موجبر موج دار مورد استفاده در چند برابر سازی طول موج (WDM-PON) نیز به عنوان AWG شناخته می شوند. این روشی است برای استفاده از انتقال پر سرعت یک محصول انتقال نوری دستی.برای روش انتقال سیگنال های ذخیره سازی با ظرفیت بزرگ مانند تصاویر ، تلفن ها و داده ها ، فقط لازم است 16 یا 32 عضو را به طور همزمان در یک خط از نور تقسیم کنید.همچنین در مناطقی که نیاز به انتقال مسافت طولانی دارند برنامه هایی نیز وجود دارد.
پارامترهای فنی
| پارامتر | واحد | فاصله 100 گیگاهرتز | فاصله 100 گیگاهرتز | ||
| گاوسی | بالا مسطح | گاوسی | بالا مسطح | ||
| دقت طول موج | نانومتر | 5 0.05 | 5 0.05 | 7 0.07 | 7 0.07 |
| پهنای باند کامل 1dB | نانومتر | ＞ 0.2 | ＞ 0.4 | ＞ 0.4 | 7 0.7 |
| پهنای باند کامل 3 دسی بل | نانومتر | ＞ 0.4 | 6 0.6 | 7 0.7 | ＞ 1.0 |
| از بین رفتن درج نوری | دسی بل | 3.7 | 4.5 | 3.7 | 4.5 |
| از دست دادن یکنواختی | دسی بل | 1 | 1 | 0.8 | 0.8 |
| متقاطع کانال مجاور | دسی بل | 27 | 27 | 28 | 28 |
| متقاطع کانال غیر مجاور | دسی بل | 30 | 30 | 30 | 30 |
| از دست دادن بازده نوری | دسی بل | 40 پوند | 40 پوند | 40 پوند | 40 پوند |
| از دست دادن قطبش | دسی بل | 0.5 | 0.5 | 0.5 | 0.5 |
| اندازه | میلی متر | 120x70x12.3 / 85x58x113 | |||
| دمای کارکرد | ℃ | -90 | |||
مزیت تجاری
فن آوری:
(1) حرفه ای در تولید بسته بندی با دقت بالا دستگاه های نوری به مدت 15 سال مشغول است
(2) 15 سال تیم فنی
(3) فناوری اصلی خود را دارند
|
|
