| نام تجاری: | Seacent |
| Model Number: | نوع فیلتر WDM |
| مقدار تولیدی: | 1 قطعه |
| شرایط پرداخت: | L / C ، D / P ، T / T |
| توانایی عرضه: | 50،000 قطعه در هر ماه |

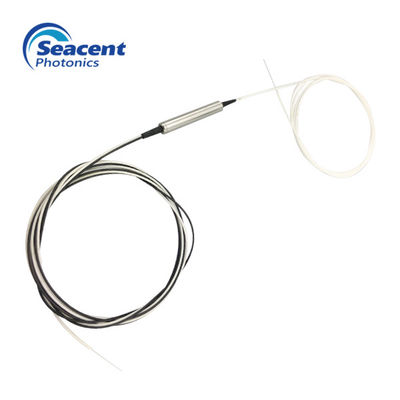

فیلتر نوری با انزوای بالا ماژول Fwdm ، تقسیم کننده نوری منفعل برای راه حل Ftth
شرح:
ماژول WDM فیلتر FTTX براساس فناوری فیلتر نازک (TFF) فیلتر است. این دستگاه نور را در طول موج های مختلف در یک طیف وسیع از طول موج ترکیب یا جدا می کند.آنها از دست دادن درج بسیار کم ، وابستگی به قطبش کم ، جداسازی زیاد و پایداری محیطی بسیار عالی را ارائه می دهند.
WDM بر اساس فن آوری اثبات شده نازک فیلم نازک ساخته شده است. این WDM به طور گسترده ای در سیستم ارتباطات فیبر نوری و EDFA استفاده می شود که به باند های مسطح و گسترده نیاز است.
امکانات:
برنامه های کاربردی:
مشخصات:
|
مولفه های |
|||||||
|
طول موج کار (nm) |
T13 / R15 |
T15 / R13 |
T13 / R1415 |
T14R1315 |
T15R1314 |
T1415R13 |
T1314R15 |
|
محدوده طول موج انتقال (nm) |
1310 +/- 40 |
1550 +/- 40 |
1310 +/- 40 |
1490 +/- 10 |
1550 +/- 10 |
1490 +/- 10 و 1550 +/- 10 |
1310 +/- 40 و 1490 +/- 10 |
|
دامنه طول موج بازتاب (نانومتر) |
1550 +/- 40 |
1310 +/- 40 |
1490 +/- 10 و 1550 +/- 10 |
1310 +/- 40 و 1550 +/- 10 |
1310 +/- 40 و 1490 +/- 10 |
1310 +/- 40 |
1550 +/- 10 |
|
افت درج پایان انتقال (دسی بل) |
0.8 (0.6 نوع) |
||||||
|
بازتاب درج انعکاس (dB) |
0.6 (0.4 نوع) |
||||||
|
انزوا پایان انتقال (دسی بل) |
30 |
||||||
|
جداسازی بازتابنده (دسی بل) |
15 |
||||||
|
تختی (دسی بل) |
0.3 |
||||||
|
ضرر وابسته به قطبش |
0.1 |
||||||
|
پراکندگی حالت قطبش |
0.1 |
||||||
|
برگشت ضرر |
45 |
||||||
|
جهت دار بودن |
50 |
||||||
|
حداکثر مقاومت در برابر قدرت نوری (مگاوات) |
500 |
||||||
|
دمای کار (℃) |
-40 ～ 85 |
||||||
|
دمای ذخیره سازی () |
-40 ～ 85 |
||||||
|
مشخصات بسته بندی (میلی متر) (Φ × L) |
Φ5.5 * L34 |
||||||
سفارش اطلاعات اطلاعاتی:
|
LWD |
- |
XX |
ایکس |
XX |
ایکس |
XX |
- |
ایکس |
ایکس |
ایکس |
|
پیکربندی پورت |
نوع WDM |
طول موج مرکز |
نوع فیبر |
طول فیبر خروجی |
اتصال دهنده پورت COM |
اتصال پورت Pass |
اتصال پورت انعکاس |
|||
|
L-Lintegrity |
01 = 1 * 1 |
F = FWDM |
1 = T13 / R15 |
B = 250um فیبر برهنه |
10 = 1.0 متر |
0 = هیچ |
0 = هیچ |
0 = هیچ |
||
|
W = WDM |
02 = 1 * 2 |
2 = T15 / R13 |
L = 900um لوله سست |
12 = 1.2 متر |
1 = FC / UPC |
1 = FC / UPC |
1 = FC / UPC |
|||
|
D = دستگاه |
3 = T13 / R1415 |
T = 900 بافر محکم |
15 = 1.5 متر |
2 = FC / APC |
2 = FC / APC |
2 = FC / APC |
||||
|
4 = T14R1315 |
...... |
3 = SC / UPC |
3 = SC / UPC |
3 = SC / UPC |
||||||
|
5 = T15R1314 |
XX = سفارشی |
4 = SC / APC |
4 = SC / APC |
4 = SC / APC |
||||||
|
6 = T1415R13 |
5 = LC / UPC |
5 = LC / UPC |
5 = LC / UPC |
|||||||
|
7 = T1314R15 |
6 = LC / APC |
6 = LC / APC |
6 = LC / APC |
|||||||
|
X = سفارشی |
X = سفارشی |
X = سفارشی |
|
|
