| Brand Name: | Seacent |
| Model Number: | الیاف برهنه 1 * 10 PLC شکاف |
| MOQ: | قابل توافق |
| قیمت: | Negotiation |
| Payment Terms: | اعتبارات اسنادی T/T |
| Supply Ability: | 100،000 قطعه در هر ماه |

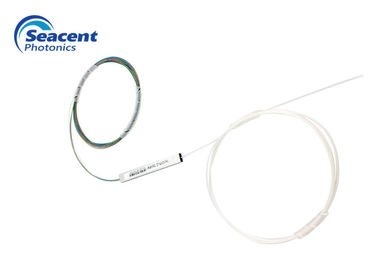

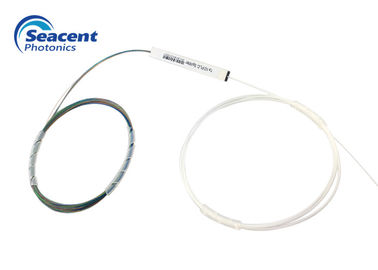

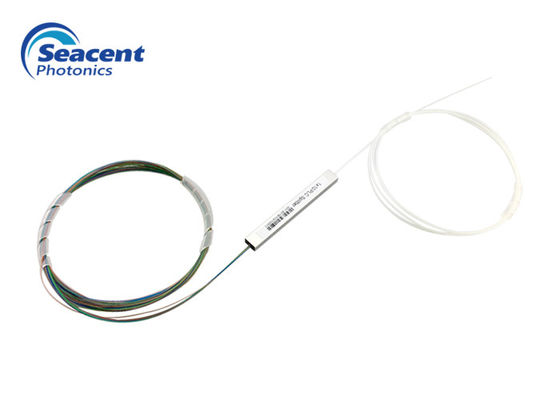

تقسیم شکاف برافروخته با بازده بالا / تقسیم مینی فیبر نوری 1 * 10
پشرح رسانا:
شکاف نوری مسطح راهنمای مسطح (PLC Splitter) یک دستگاه توزیع قدرت نوری یکپارچه موجبر مبتنی بر کوارتز با اندازه کوچک ، دامنه عملکرد موج گسترده ، قابلیت اطمینان بالا ، یکنواختی طیفی خوب و غیره است ، مخصوصاً برای شبکه های نوری غیرفعال مناسب است.(EPON ، GPON ، و غیره) دفتر مرکزی و تجهیزات ترمینال را بهم متصل می کند و متوجه تقسیم سیگنال های نوری می شود و محصولات 1XN و 2XN را ارائه می دهد و تقسیم کننده نوری را برای موارد مختلف سفارشی نمی کند.
ویژگی های Bare Plc Splitter:
اندازه کوچک ، بسته جمع و جور ، تلفات کم درج ، PDL کم ، بازده بالا و یکنواختی عالی کانال ، انطباق Telcordia GR-1209 و GR-1221
برنامه Splitter Bare Plc:
شبکه های FTTX ، شبکه های PON ، شبکه های LAN ، سیستم های CATV
Bare Plc Splitter پارامترهای فنی: شکاف نوری 1XN
| پارامتر | 1X2 | 1X3 | 1X4 | 1X6 | 1X8 | 1X12 | 1X16 | 1X24 | 1X32 | 1X48 | 1X64 | 1X128 |
| طول موج کار (nm) | 1260-1650 | |||||||||||
| نوع فیبر | G657A1 یا سفارشی | |||||||||||
| افت درج (دسی بل) | 3.9 | 6.1 | 7.2 | 9 | 10.2 | 12.5 | 13.5 | 15.5 | 16.8 | 18.4 | 20.1 | 23.8 |
| یکنواختی (دسی بل) | 0.4 ≤ | 0.5 ≤ | 0.5 ≤ | 0.6 | 0.8 | 1.0 ≤ | 1.0 ≤ | 1.5 ≤ | 1.5 ≤ | 1.8 | 1.8 | 2.5 ≤ |
| ضرر وابسته به قطبش (دسی بل) | 25/2 پوند | 25/2 پوند | 25/2 پوند | 25/2 پوند | 25/2 پوند | 0.3 .3 | 0.3 .3 | 0.3 .3 | 0.3 .3 | 0.4 ≤ | 0.35 ≤ | 0.35 ≤ |
| ضرر بازگشت (دسی بل) | ≥55 | |||||||||||
| جهت گیری (دسی بل) | ≥55 | |||||||||||
| طول فیبر (متر) | 1.0 یا سفارشی | |||||||||||
| پایداری دما (دسی بل) | -40℃--85℃(.50.5) | |||||||||||
| دمای کار ° C | -40℃--85℃ | |||||||||||
| دمای ذخیره سازی ° C | -40℃--85℃ | |||||||||||
پارامترهای فنی: تقسیم کننده نوری 2XN
| پارامتر | 2X2 | 2X4 | 2X8 | 2X16 | 2X32 | 2X64 |
| طول موج (nm) | 1260-1650 | |||||
| نوع فیبر | G657A1 یا سفارشی | |||||
| افت درج (دسی بل) | 4.2 | 7.5 | 10.5 | 13.8 | 17.1 | 20.4 |
| یکنواختی (دسی بل) | 0.8 | 1.0 ≤ | 1.0 ≤ | 1.5 ≤ | 1.5 ≤ | 2.0 ≤ |
| ضرر وابسته به قطبش (دسی بل) | 25/2 پوند | 25/2 پوند | 25/2 پوند | 0.3 .3 | 0.3 .3 | 0.35 ≤ |
| ضرر بازگشت (دسی بل) | ≥55 | |||||
| جهت گیری (دسی بل) | ≥55 | |||||
| طول فیبر (متر) | 1.0 یا سفارشی | |||||
| پایداری دما (دسی بل) | -40 ℃ - 85 (≤0.5) | |||||
| دمای کار ° C | -40 ℃ - 85 | |||||
| دمای ذخیره سازی ° C | -40 ℃ - 85 | |||||
| حداکثر قدرت (nW) | 1000 | |||||
توجه: IL فوق بدون پارامترهای اتصال دهنده است.
2xN با کاهش درج انشعاب نوری اتصال بیش از 0.3dB در شرایط بالا افزایش می یابد.
ترتیب اطلاعات:
|
|
|
|
|
تولید - محصول نوع |
قطر فیبر | طول ورودی و الیاف |
بسته بندی اندازه |
|
1XN ایr 2XN 0102 = 1X2 0103 = 1X3 0104 = 1X4 0105 = 1X5 0106 = 1X6 0107 = 1X7 0108 = 1X8 0112 = 1X12 0116 = 1X16 0124 = 1X24 0132 = 1X32 0148 = 1X48 0164 = 1X64 1128 = 1X128 |
1 = 250um 2 = 900um |
0 = 0.5 میلیون 1 = 1.0 میلیون 2 = 1.5 میلیون 3 = 2.0 میلیون 4 = 2.5 میلیون S = سفارشی |
|
جزئیات
پارامترهای دقیق
PLC Splitter-Bare Device-Seacent Photonics .pdf
|
|
