| نام تجاری: | Seacent |
| Model Number: | 1x3 |
| مقدار تولیدی: | قابل توافق |
| قیمت: | negotiable |
| شرایط پرداخت: | اعتبارات اسنادی T/T |
| توانایی عرضه: | 1000000 قطعه در هر ماه |

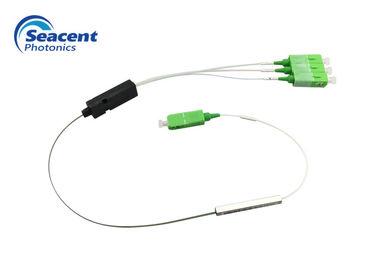

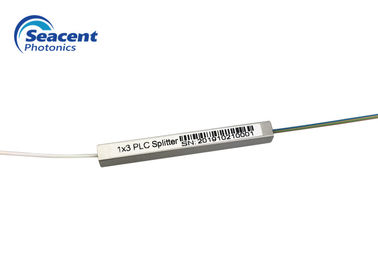

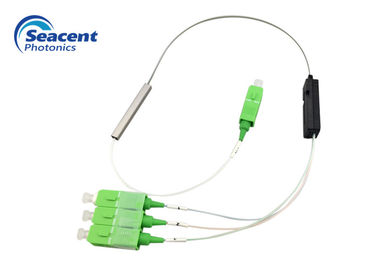

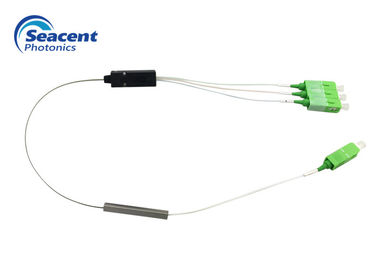

1x3 نوع شعبه PLC Splitter از دست دادن بازده بالا برای سیستم FTTH
توضیحات شکاف فیبر نوری PLC
براساس این اصل ، تقسیم کننده های فیبر نوری را می توان به تقسیم کننده های تقسیم شده Fused Biconical Taper (FBT) و شکاف مدار Planar Lightwave Circuit (PLC) تقسیم کرد.
The FBT splitter is one of the most common. شکاف FBT یکی از رایج ترین است. FBT splitters are widely accepted and used in passive networks, especially for instances where the split configuration is smaller (1x2, 1X4, 2x2, etc.).[1] تقسیم کننده های FBT به طور گسترده ای در شبکه های منفعل پذیرفته شده و مورد استفاده قرار می گیرند ، به خصوص برای مواردی که پیکربندی تقسیم کوچکتر باشد (1x2 ، 1X4 ، 2x2 و غیره.). [1]
The PLC is a more recent technology. PLC یک فناوری جدید است. PLC splitters offer a better solution for larger applications. تقسیم کننده های PLC راه حل بهتری را برای برنامه های بزرگتر ارائه می دهند. Waveguides are fabricated using lithography onto a silica glass substrate, which allows for routing specific percentages of light. موجبرهای موج با استفاده از لیتوگرافی بر روی بستر شیشه ای سیلیکا ساخته می شوند ، که امکان مسیریابی درصدهای خاص از نور را فراهم می کند. As a result, PLC splitters offer accurate and even splits with minimal loss in an efficient package. در نتیجه ، تقسیم کننده های PLC تقسیم های دقیق و حتی با حداقل ضرر را در یک بسته کارآمد ارائه می دهند.
ویژگی های شکاف فیبر نوری PLC
نرم افزار تقسیم کننده فیبر نوری PLC
پارامترهای شکاف فیبر نوری PLC
| پارامتر | 1X4 | 1X8 | 1X16 | 1X32 | 1X64 |
| طول موج کار (نانومتر) | 1260-1650 | ||||
| نوع فیبر | G657A1 یا سفارشی | ||||
| از دست دادن درج (dB) | 7.2 | 10.2 | 13.5 | 16.8 | 20.1 |
| یکنواختی (dB) | .50.5 | .80.8 | .01.0 | .51.5 | 1.8 ≤ |
| ضرر وابسته به قطبش (dB) | .20.25 | .20.25 | .30.3 | .30.3 | .0.35 |
| از دست دادن بازده (dB) | ≥55 | ||||
| جهت دهی (dB) | ≥55 | ||||
| طول فیبر (متر) | 1.0 یا سفارشی | ||||
| پایداری دما (dB) | -40 --85 ℃ (0.5 .5) | ||||
| دمای کار درجه سانتی گراد | -40 --85 | ||||
| درجه حرارت ذخیره سازی درجه سانتی گراد | -40 --85 | ||||
| حداکثر توان (nW) | 1000 | ||||
توجه: IL فوق بدون پارامترهای کانکتور است.
1XN با از بین رفتن تقسیم تقسیم کننده نوری اتصال در موارد فوق علاوه بر افزایش 1X2 از 0.2dB تجاوز نمی کند ، افزایش باقی مانده از 0.3dB تجاوز نمی کند.
| پارامتر | 2X4 | 2X8 | 2X16 | 2X32 | 2X64 |
| طول موج کار (نانومتر) | 1260-1650 | ||||
| نوع فیبر | G657A1 یا سفارشی | ||||
| از دست دادن درج (dB) | 7.5 | 10.5 | 13.8 | 17.1 | 20.4 |
| یکنواختی (dB) | .01.0 | .01.0 | .51.5 | .51.5 | .02.0 |
| ضرر وابسته به قطبش (dB) | .20.25 | .20.25 | .30.3 | .30.3 | .0.35 |
| از دست دادن بازده (dB) | ≥55 | ||||
| جهت دهی (dB) | ≥55 | ||||
| طول فیبر (متر) | 1.0 یا سفارشی | ||||
| پایداری دما (dB) | -40 --85 ℃ (0.5 .5) | ||||
| دمای کار درجه سانتی گراد | -40 --85 | ||||
| درجه حرارت ذخیره سازی درجه سانتی گراد | -40 --85 | ||||
| حداکثر توان (nW) | 1000 | ||||
توجه: IL فوق بدون پارامترهای کانکتور است.
2XN با از بین رفتن تقسیم اسپلیتر نوری اتصال در موارد فوق بیش از 0.3 دسی بل افزایش نیافت.
مشخصات تفصیلی شکاف فیبر نوری PLC
PLC Splitter-Branch-Type-Segment Photonics.pdf
|
|
