| Brand Name: | Seacent |
| Model Number: | |
| MOQ: | قابل توافق |
| قیمت: | Negotiation |
| Payment Terms: | اعتبارات اسنادی T/T |
| Supply Ability: | 1000000 قطعه در هر ماه |

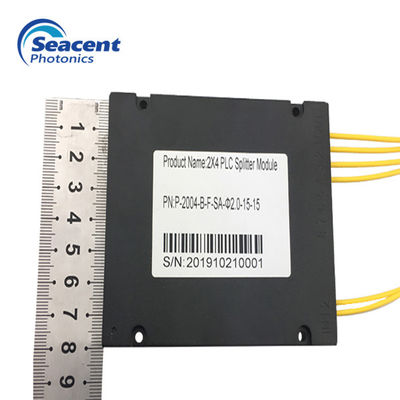

2X4 ABS Cassette Type PLC Splitter ماژول از دست دادن بالا در FTTH
توضیحات ماژول شکاف PLC
شکاف مدار مسطح مدار مسطح (PLC) نوعی دستگاه مدیریت انرژی نوری است که با استفاده از فناوری موج نوری سیلیس برای توزیع سیگنال های نوری از دفتر مرکزی (CO) به مکانهای فرضیه ساخته شده است.
Bare fiber splitter is a kind of ODN product suitable for PON networks that can be installed in the pigtail cassette, test instrument and WDM system, which minimizes the space occupation. تقسیم فیبر برهک نوعی محصول ODN مناسب برای شبکه های PON است که می تواند در کاست pigtail ، ابزار تست و سیستم WDM نصب شود و این باعث می شود فضای فضای کمتری به حداقل برسد. It is relatively fragile on fiber protection and need a complete protection design on carrying box body and device. این ماده از نظر محافظ فیبر نسبتاً شکننده است و در حمل بدنه و وسیله جعبه به یک طراحی محافظت کامل نیاز دارد.
ویژگی های ماژول شکاف PLC
برنامه های ماژول شکاف PLC
پارامترهای ماژول شکاف PLC
1XN
| پارامتر | 1X2 | 1X3 | 1X4 | 1X6 | 1X8 | 1X12 | 1X16 | 1X24 | 1X32 | 1X48 | 1X64 | 1X128 |
| طول موج کار (نانومتر) | 1260-1650 | |||||||||||
| نوع فیبر | G657A1 یا سفارشی | |||||||||||
| از دست دادن درج (dB) | 3.9 | 6.1 | 7.2 | 9.0 | 10.2 | 12.5 | 13.5 | 15.5 | 16.8 | 18.4 | 20.1 | 23.8 |
| یکنواختی (dB) | .40.4 | .50.5 | .50.5 | .60.6 | .80.8 | .01.0 | .01.0 | .51.5 | .51.5 | 1.8 ≤ | 1.8 ≤ | .52.5 |
| ضرر وابسته به قطبش (dB) | .20.25 | .20.25 | .20.25 | .20.25 | .20.25 | .30.3 | .30.3 | .30.3 | .30.3 | .40.4 | .0.35 | .0.35 |
| از دست دادن بازده (dB) | ≥55 | |||||||||||
| جهت دهی (dB) | ≥55 | |||||||||||
| طول فیبر (متر) | 1.0 یا سفارشی | |||||||||||
| پایداری دما (dB) | -40 --85 ℃ (0.5 .5) | |||||||||||
| دمای کار درجه سانتی گراد | -40 --85 | |||||||||||
| درجه حرارت ذخیره سازی درجه سانتی گراد | -40 --85 | |||||||||||
| حداکثر توان (nW) | 1000 | |||||||||||
توجه: IL فوق بدون پارامترهای کانکتور است.
1XN با از بین رفتن تقسیم اسپلیتر نوری اتصال در موارد فوق علاوه بر افزایش 1X2 از 0.2dB تجاوز نمی کند ، افزایش باقی مانده از 0.3dB تجاوز نمی کند.
2XN
| پارامتر | 2X2 | 2x4 | 2X8 | 2X16 | 2X32 | 2X64 |
| طول موج کار (نانومتر) | 1260-1650 | |||||
| نوع فیبر | G657A1 یا سفارشی | |||||
| از دست دادن درج (dB) | 4.2 | 7.5 | 10.5 | 13.8 | 17.1 | 20.4 |
| یکنواختی (dB) | .80.8 | .01.0 | .01.0 | .51.5 | .51.5 | .02.0 |
| ضرر وابسته به قطبش (dB) | .20.25 | .20.25 | .20.25 | .30.3 | .30.3 | .0.35 |
| از دست دادن بازده (dB) | ≥55 | |||||
| جهت دهی (dB) | ≥55 | |||||
| طول فیبر (متر) | 1.0 یا سفارشی | |||||
| پایداری دما (dB) | -40 --85 ℃ (0.5 .5) | |||||
| دمای کار درجه سانتی گراد | -40 --85 | |||||
| درجه حرارت ذخیره سازی درجه سانتی گراد | -40 --85 | |||||
| حداکثر توان (nW) | 1000 | |||||
توجه: IL فوق بدون پارامترهای کانکتور است.
2XN با از بین رفتن تقسیم اسپلیتر نوری کانکتور در موارد فوق بیش از 0.3 دسی بل نیست.
مشخصات ماژول شکاف PLC
|
|
