| Brand Name: | Seacent |
| Model Number: | |
| MOQ: | 10 قطعه |
| قیمت: | Negotiation |
| Payment Terms: | اعتبارات اسنادی T/T |
| Supply Ability: | 1000000 قطعه در هر ماه |

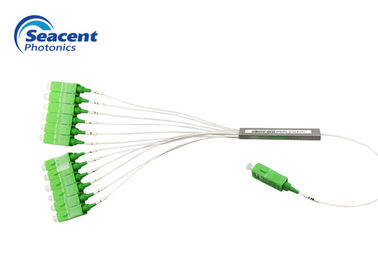

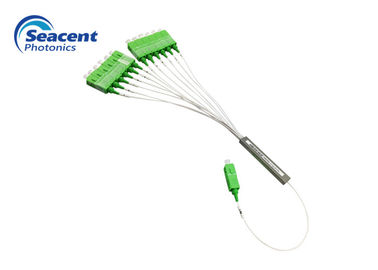

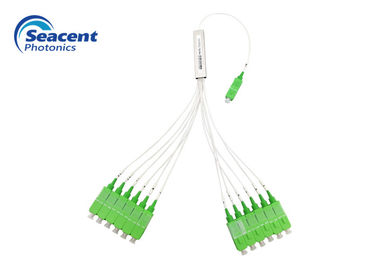

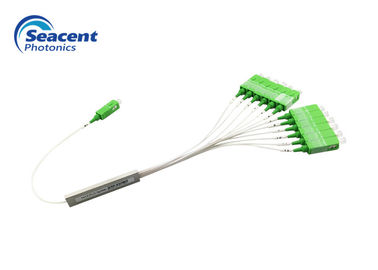

Splitter PLC Tube Steel 1x12 با نسبت اتصال اتصال SC / APC
توضیحات شکاف فیبر نوری PLC
تقسیم کننده های Mini Planar Lightwave Circuit (PLC) دارای کوچکترین ردپای هستند که ایده آل برای لکه گیری و ادغام در نقطه ای است. اسپلیت های Mini دارای اتصالات نوری SC ، FC ، LC یا ST هستند که دارای پولیش UPC یا APC هستند و از رنگ های فیبر 0.9 میلی متری استفاده می کنند. پوشش آنها از آلومینیوم است. تنظیمات حداکثر 1x32 برای تقسیم کننده های کوچک نوع در دسترس هستند.
ویژگی های شکاف فیبر نوری PLC
برنامه های تقسیم کننده فیبر نوری PLC
پارامترهای شکاف فیبر نوری PLC
1XN
| پارامتر | 1X2 | 1X3 | 1X4 | 1X6 | 1X8 | 1X12 | 1X16 | 1X24 | 1X32 | 1X48 | 1X64 | 1X128 |
| طول موج کار (نانومتر) | 1260-1650 | |||||||||||
| نوع فیبر | G657A1 یا سفارشی | |||||||||||
| از دست دادن درج (dB) | 3.9 | 6.1 | 7.2 | 9.0 | 10.2 | 12.5 | 13.5 | 15.5 | 16.8 | 18.4 | 20.1 | 23.8 |
| یکنواختی (dB) | .40.4 | .50.5 | .50.5 | .60.6 | .80.8 | .01.0 | .01.0 | .51.5 | .51.5 | 1.8 ≤ | 1.8 ≤ | .52.5 |
| ضرر وابسته به قطبش (dB) | .20.25 | .20.25 | .20.25 | .20.25 | .20.25 | .30.3 | .30.3 | .30.3 | .30.3 | .40.4 | .0.35 | .0.35 |
| از دست دادن بازده (dB) | ≥55 | |||||||||||
| جهت دهی (dB) | ≥55 | |||||||||||
| طول فیبر (متر) | 1.0 یا سفارشی | |||||||||||
| پایداری دما (dB) | -40 --85 ℃ (0.5 .5) | |||||||||||
| دمای کار درجه سانتی گراد | -40 --85 | |||||||||||
| درجه حرارت ذخیره سازی درجه سانتی گراد | -40 --85 | |||||||||||
| حداکثر توان (nW) | 1000 | |||||||||||
توجه: IL فوق بدون پارامترهای کانکتور است.
1XN با از بین رفتن تقسیم تقسیم کننده نوری اتصال در موارد فوق علاوه بر افزایش 1X2 از 0.2dB تجاوز نمی کند ، افزایش باقی مانده از 0.3dB تجاوز نمی کند.
2XN
| پارامتر | 2X2 | 2x4 | 2X8 | 2X16 | 2X32 | 2X64 |
| طول موج کار (نانومتر) | 1260-1650 | |||||
| نوع فیبر | G657A1 یا سفارشی | |||||
| از دست دادن درج (dB) | 4.2 | 7.5 | 10.5 | 13.8 | 17.1 | 20.4 |
| یکنواختی (dB) | .80.8 | .01.0 | .01.0 | .51.5 | .51.5 | .02.0 |
| ضرر وابسته به قطبش (dB) | .20.25 | .20.25 | .20.25 | .30.3 | .30.3 | .0.35 |
| از دست دادن بازده (dB) | ≥55 | |||||
| جهت دهی (dB) | ≥55 | |||||
| طول فیبر (متر) | 1.0 یا سفارشی | |||||
| پایداری دما (dB) | -40 --85 ℃ (0.5 .5) | |||||
| دمای کار درجه سانتی گراد | -40 --85 | |||||
| درجه حرارت ذخیره سازی درجه سانتی گراد | -40 --85 | |||||
| حداکثر توان (nW) | 1000 | |||||
توجه: IL فوق بدون پارامترهای کانکتور است.
2XN با از دست دادن شکاف نوری اتصال دهنده اتصال در موارد فوق بیش از 0.3 دسی بل افزایش نیافته است.
مشخصات تقسیم کننده فیبر نوری PLC
|
|
