| Brand Name: | Seacent |
| Model Number: | |
| MOQ: | قابل توافق |
| قیمت: | Negotiation |
| Payment Terms: | اعتبارات اسنادی T/T |
| Supply Ability: | 1000000 قطعه در هر ماه |

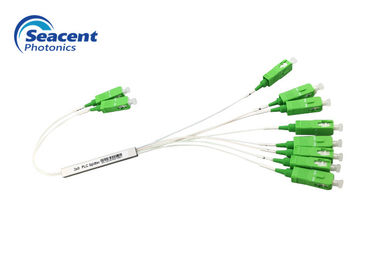

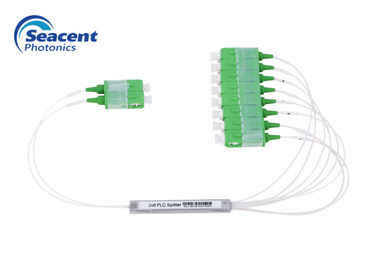

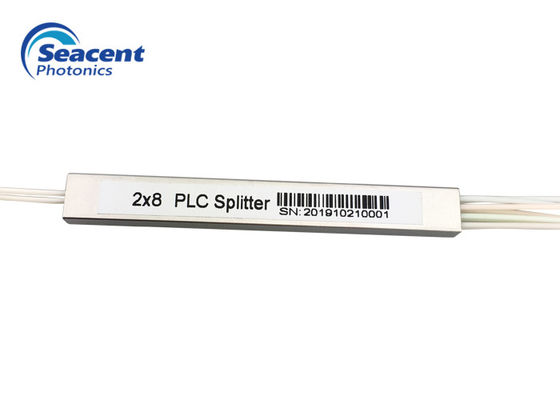

2x8 Micro Type PLC Splitter از دست دادن کم درج با اتصال SC / APC
توضیحات شکاف فیبر نوری PLC
Our PLC splitters provide a reliable way of splitting optical fiber into multiple paths. تقسیم کننده های PLC ما یک روش قابل اعتماد برای تقسیم فیبر نوری به چندین مسیر ارائه می دهند. We offer configurations ranging from 1x2 to 1x128 and from 2x2 to 2x64 ways of splitting. ما پیکربندیهای مختلفی از 1x2 تا 1x128 و راههای تقسیم 2x2 تا 2x64 ارائه می دهیم. Wide application of PLC splitters can be found in PON networks. کاربرد گسترده ای از تقسیم کننده های PLC را می توان در شبکه های PON یافت. With various packaging formats, PLC filters can be installed in miniature fiber splicing boxes, fiber trays, junction boxes or even into data communication racks. با وجود قالب های مختلف بسته بندی ، فیلترهای PLC را می توان در جعبه های فیبر مینیاتوری ، سینی های فیبر ، جعبه های اتصالی یا حتی در قفسه های ارتباط داده نصب کرد. THe PLC splitters are low Insertion Loss and low PDL and RoHS certified. این تقسیم کننده های PLC ضعف درج کم و PDL و RoHS کم گواهینامه دارند.
ویژگی های شکاف فیبر نوری PLC
برنامه های تقسیم کننده فیبر نوری PLC
پارامترهای شکاف فیبر نوری PLC
1XN
| پارامتر | 1X2 | 1X3 | 1X4 | 1X6 | 1X8 | 1X12 | 1X16 | 1X24 | 1X32 | 1X48 | 1X64 | 1X128 |
| طول موج کار (نانومتر) | 1260-1650 | |||||||||||
| نوع فیبر | G657A1 یا سفارشی | |||||||||||
| از دست دادن درج (dB) | 3.9 | 6.1 | 7.2 | 9.0 | 10.2 | 12.5 | 13.5 | 15.5 | 16.8 | 18.4 | 20.1 | 23.8 |
| یکنواختی (dB) | .40.4 | .50.5 | .50.5 | .60.6 | .80.8 | .01.0 | .01.0 | .51.5 | .51.5 | 1.8 ≤ | 1.8 ≤ | .52.5 |
| ضرر وابسته به قطبش (dB) | .20.25 | .20.25 | .20.25 | .20.25 | .20.25 | .30.3 | .30.3 | .30.3 | .30.3 | .40.4 | .0.35 | .0.35 |
| از دست دادن بازده (dB) | ≥55 | |||||||||||
| جهت دهی (dB) | ≥55 | |||||||||||
| طول فیبر (متر) | 1.0 یا سفارشی | |||||||||||
| پایداری دما (dB) | -40 --85 ℃ (0.5 .5) | |||||||||||
| دمای کار درجه سانتی گراد | -40 --85 | |||||||||||
| درجه حرارت ذخیره سازی درجه سانتی گراد | -40 --85 | |||||||||||
| حداکثر توان (nW) | 1000 | |||||||||||
توجه: IL فوق بدون پارامترهای کانکتور است.
1XN با از بین رفتن تقسیم تقسیم کننده نوری اتصال در موارد فوق علاوه بر افزایش 1X2 از 0.2dB تجاوز نمی کند ، افزایش باقی مانده از 0.3dB تجاوز نمی کند.
2XN
| پارامتر | 2X2 | 2x4 | 2X8 | 2X16 | 2X32 | 2X64 |
| طول موج کار (نانومتر) | 1260-1650 | |||||
| نوع فیبر | G657A1 یا سفارشی | |||||
| از دست دادن درج (dB) | 4.2 | 7.5 | 10.5 | 13.8 | 17.1 | 20.4 |
| یکنواختی (dB) | .80.8 | .01.0 | .01.0 | .51.5 | .51.5 | .02.0 |
| ضرر وابسته به قطبش (dB) | .20.25 | .20.25 | .20.25 | .30.3 | .30.3 | .0.35 |
| از دست دادن بازده (dB) | ≥55 | |||||
| جهت دهی (dB) | ≥55 | |||||
| طول فیبر (متر) | 1.0 یا سفارشی | |||||
| پایداری دما (dB) | -40 --85 ℃ (0.5 .5) | |||||
| دمای کار درجه سانتی گراد | -40 --85 | |||||
| درجه حرارت ذخیره سازی درجه سانتی گراد | -40 --85 | |||||
| حداکثر توان (nW) | 1000 | |||||
توجه: IL فوق بدون پارامترهای کانکتور است.
2XN با از بین رفتن تقسیم اسپلیتر نوری اتصال در موارد فوق بیش از 0.3 دسی بل افزایش نیافت.
مشخصات تقسیم کننده فیبر نوری PLC
شکاف PLC-Mini-Seven Photonics.pdf
|
|
