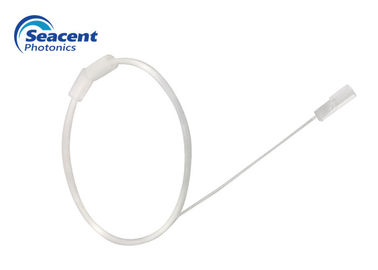

آرایه فیبر نوری رسوب گیر AR Coating برای Demux RC FA
تماس با شخص : Mike nie
شماره تلفن : 8613713851846
WhatsApp : +8613713851846
| مقدار حداقل تعداد سفارش : | 10 عدد | زمان تحویل : | 5-8 روز کاری |
|---|---|---|---|
| شرایط پرداخت : | L/C، T/T |
| محل منبع: | گوانگدونگ، چین | نام تجاری: | Seacent |
|---|---|---|---|
| گواهی: | ISO9001,ROHS | شماره مدل: | Fiber Array-5CH |
|
اطلاعات تکمیلی |
|||
| مواد: | شیشه کوارتز، بوروسیلیکات | زاویه پرداخت (°): | +8، -8 (±0.3) |
|---|---|---|---|
| نوع فیبر: | SMF-28e یا SMF-28e XB | نوع رابط: | SC/FC/LC-APC/UPC،LC،ST،FC،TOSLINK |
| فرول پولیش: | PC، UPC، APC | بسته بندی: | جعبه داخلی و کارتن صادراتی، پلی بگ |
| برجسته: | آرایه فیبر نوری 5 CH,آرایه فیبر نوری 128 CH,آرایه کولیماتور فیبر 128 CH |
||
توضیحات محصول
از دست دادن درج کم
ضرر بازده بالا
دمای عملیات گسترده
پایداری و قابلیت اطمینان بالا
دقت بالای موقعیت هسته فیبر
دستگاه های PLC
شکافنده ها
AWG
کوپلر
دستگاه فیبر نوری آرایه فعال/غیرفعال
| مورد | پارامتر |
| مواد | شیشه کوارتز، بوروسیلیکات، سیلیکون |
| تعداد کانال ها | 1CH ~ 128CH |
| فاصله هسته / تحمل (μm) | 250، 127 / 0.7 |
| طول فیبر (متر) | 0.1±2.0 |
| زاویه پرداخت (°) | 0، + 8، -8 (±0.3) |
| صافی پولیش | ﹤ 5 حاشیه@633 نانومتر |
| نوع فیبر | SMF-28e یا SMF-28e XB |
| دمای عملیاتی (℃) | -40 ~ 85+ |
جدول ابعاد صفحه پایه V-groove:
| L | دبلیو | اچ | ایکس | Y | خطای جامع | ||||||
| نوع | اندازه | تفاوت مشترک | اندازه | تفاوت مشترک | اندازه | تفاوت مشترک | اندازه | تفاوت مشترک | اختلاف ارتفاع هسته | R=√ x2+y2 | |
| 2CH 250 | 10 | 0.3 ± | 2.5 | 0.05 ± | 2.5 | 0.05 ± | 0.25 | ≤0.0005 | 0.001 ≤ | ＜0.1 | |
| 4CH 250 | 10 | 0.3 ± | 2.5 | 0.05 ± | 2.5 | 0.05 ± | 0.25 | ≤0.0005 | 0.001 ≤ | ＜0.1 | |
| 8CH 250 | 10 | 0.3 ± | 3.5 | 0.05 ± | 2.5 | 0.05 ± | 0.25 | ≤0.0005 | 0.001 ≤ | ＜0.1 | |
| 8CH 127 | 10 | 0.3 ± | 2.5 | 0.05 ± | 2.5 | 0.05 ± | 0.127 | ≤0.0005 | 0.001 ≤ | ＜0.1 | |
| 16CH 127 | 10 | 0.3 ± | 3.5 | 0.05 ± | 2.5 | 0.05 ± | 0.127 | ≤0.0005 | 0.001 ≤ | ＜0.1 | |
| 32CH 127 | 10 | 0.3 ± | 5.7 | 0.05 ± | 2.5 | 0.05 ± | 0.127 | ≤0.0005 | 0.001 ≤ | ＜0.1 | |
| 48CH 127 | 12 | 0.3 ± | 7.8 | 0.05 ± | 2.5 | 0.05 ± | 0.127 | ≤0.0005 | 0.001 ≤ | ＜0.1 | |
| 64CH 127 | 12 | 0.3 ± | 9.8 | 0.05 ± | 2.5 | 0.05 ± | 0.127 | ≤0.0005 | 0.001 ≤ | ＜0.1 | |
| 96CH 127 | 12 | 0.3 ± | 16 | 0.05 ± | 2.5 | 0.05 ± | 0.127 | ≤0.0005 | 0.001 ≤ | ＜0.1 | |
| 128CH 127 | 12 | 0.3 ± | 20 | 0.05 ± | 2.5 | 0.05 ± | 0.127 | ≤0.0005 | 0.001 ≤ | ＜0.1 | |
ترتیب اطلاعات:
| شماره محصول | نوع فیبر | طول فیبر |
|
01=1CH
02=2CH
03=4CH
04=8CH
05=12CH
06=16CH
07=24CH
08=32CH
09=48CH
10=64CH
11=96CH
12=128CH
|
1=G657A1
2 = G657A2
3=G652D
4=G652B
|
0=0.5M
1=1.0M
2=1.5M
3=2.0M
4 = 2.5 میلیون
|
