| Brand Name: | Seacent |
| Model Number: | پیگتیل 2CH |
| MOQ: | 10 عدد |
| Payment Terms: | L/C، T/T |
کم PDL PM980 V Groove Fiber Array 2CH G657A1 0.5M Length ROHS تایید شده

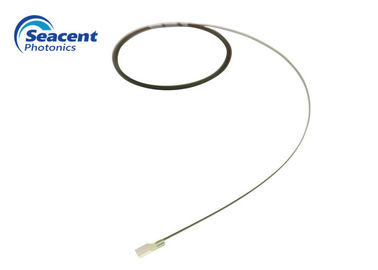

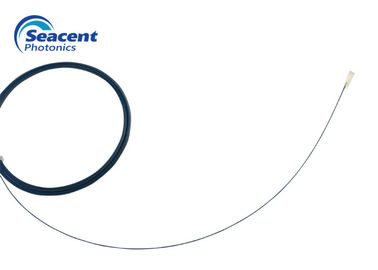

پیگتیل آرایه فیبر 2CH G657A1 0.5 متر طول
راشرح:
ما فرآیندهای مونتاژ / برش / پرداخت منحصر به فرد را برای به دست آوردن بهترین دقت موقعیت هسته فیبر با سطح پولیش عالی ارائه می دهیم. آرایه فیبر یک جزء ضروری است که در کاربردهای مختلف برای اتصال فیبر نوری به موجبر آن استفاده می شود.
امکانات:
از دست دادن درج کم و PDL کم
دقت بالا و قابلیت اطمینان بالا
ابعاد فشرده
برنامه های کاربردی:
سوئیچ ها
تداخل سنجی
سنسورهای نوری
اجزای یکپارچه
مولتی پلکسرها / دی مولتی پلکسرها
اتصال به دستگاه های موجبر
مشخصات:
| طول فیبر | از چند سانتی متر تا چند صد متر |
| نوع فیبر | PMF، MMF، SMF یا سفارشی |
| زاویه پرداخت | 0+/-0.5، 8+/-0.5، سفارشی |
| دقت موقعیت فیبر | +/-1um (x و محور) |
| اتصال دهنده ها | FC،LC،SC،ST،SMA،MU،E2000،سایر |
| فاصله فیبر | در صورت درخواست |
| مقدار فیبر | در صورت درخواست |
جدول ابعاد صفحه پایه V-groove:
| L | دبلیو | اچ | ایکس | Y | خطای جامع | ||||||
| نوع | اندازه | تفاوت مشترک | اندازه | تفاوت مشترک | اندازه | تفاوت مشترک | اندازه | تفاوت مشترک | اختلاف ارتفاع هسته | R=√ x2+y2 | |
| 2CH 250 | 10 | 0.3 ± | 2.5 | 0.05 ± | 2.5 | 0.05 ± | 0.25 | ≤0.0005 | 0.001 ≤ | ＜0.1 | |
| 4CH 250 | 10 | 0.3 ± | 2.5 | 0.05 ± | 2.5 | 0.05 ± | 0.25 | ≤0.0005 | 0.001 ≤ | ＜0.1 | |
| 8CH 250 | 10 | 0.3 ± | 3.5 | 0.05 ± | 2.5 | 0.05 ± | 0.25 | ≤0.0005 | 0.001 ≤ | ＜0.1 | |
| 8CH 127 | 10 | 0.3 ± | 2.5 | 0.05 ± | 2.5 | 0.05 ± | 0.127 | ≤0.0005 | 0.001 ≤ | ＜0.1 | |
| 16CH 127 | 10 | 0.3 ± | 3.5 | 0.05 ± | 2.5 | 0.05 ± | 0.127 | ≤0.0005 | 0.001 ≤ | ＜0.1 | |
| 32CH 127 | 10 | 0.3 ± | 5.7 | 0.05 ± | 2.5 | 0.05 ± | 0.127 | ≤0.0005 | 0.001 ≤ | ＜0.1 | |
| 48CH 127 | 12 | 0.3 ± | 7.8 | 0.05 ± | 2.5 | 0.05 ± | 0.127 | ≤0.0005 | 0.001 ≤ | ＜0.1 | |
| 64CH 127 | 12 | 0.3 ± | 9.8 | 0.05 ± | 2.5 | 0.05 ± | 0.127 | ≤0.0005 | 0.001 ≤ | ＜0.1 | |
| 96CH 127 | 12 | 0.3 ± | 16 | 0.05 ± | 2.5 | 0.05 ± | 0.127 | ≤0.0005 | 0.001 ≤ | ＜0.1 | |
| 128CH 127 | 12 | 0.3 ± | 20 | 0.05 ± | 2.5 | 0.05 ± | 0.127 | ≤0.0005 | 0.001 ≤ | ＜0.1 | |
ترتیب اطلاعات:
|
شماره محصول |
نوع فیبر |
طول فیبر |
|
01=1CH 02=2CH 03=4CH 04=8CH 05=12CH 06=16CH 07=24CH 08=32CH 09=48CH 10=64CH 11=96CH |
1=G657A1 2 = G657A2 3=G652D 4=G652B |
0=0.5M 1=1.0M 2=1.5M 3=2.0M 4 = 2.5 میلیون |
|
|
