| نام تجاری: | Seacent |
| Model Number: | AAWG-96CH 50GHZ |
| مقدار تولیدی: | 1 |
| شرایط پرداخت: | اعتبارات اسنادی T/T |

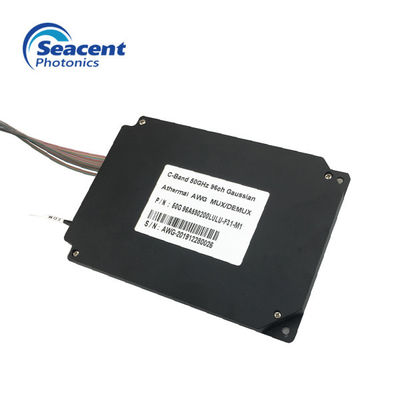

Demuliplexer Multiplexer Division Divisioniplexer تقسیم طول موج 50GHZ 96CH AAWG
شرح:
| پارامتر | واحد | بالا مسطح | گاوسی | بالا مسطح | گاوسی |
| تعداد کانال | 16/32/40/48 | 80/88/96 | |||
| فاصله کانال | غزال | 50 | 50 | ||
| فرکانس کانال | Thz | باند آبی = 1528.773 ~ 1547.316 | باند C = 1526.827 ~ 1564.679 | ||
| باند قرمز = 1545.620 ~ 1564.679 | |||||
| دقت طول موج | نانومتر | 5 0.05 | 5 0.05 | 5 0.05 | 5 0.05 |
| پهنای باند 1db | نانومتر | > 0.18 | > 0.12 | > 0.18 | > 0.12 |
| پهنای باند 3Db | نانومتر | > 0.28 | > 0.20 | > 0.28 | > 0.20 |
| ضرر درج (گذرگاه) | دسی بل | <4.5 | <3.7 | <5.5 | <4.5 |
| متقاطع کانال مجاور | دسی بل | > 27 | > 27 | ||
| متقاطع کانال غیر مجاور | دسی بل | > 30 | > 30 | ||
| کل تلاقی | دسی بل | > 24 | > 24 | ||
| یکنواختی ضرر درج | دسی بل | <1.2 | <1.5 | ||
| از دست دادن قطبش | دسی بل | <0.5 | <0.5 | <0.5 | <0.5 |
| برگشت ضرر | دسی بل | > 40 | |||
| پراکندگی | ps / nm | 10 پوند | |||
| دمای کارکرد | C | -20 ~ 70 | |||
| اندازه (طول * عرض * ارتفاع) | میلی متر | 120 * 70 * 12.3 | 130 * 90 * 11.3 | ||
|
|
